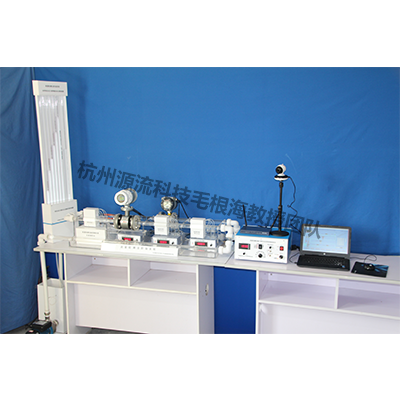

遠近程流量檢測與控制實驗系統

型號：MGH-LJ 5-1-4D

規格及功率：3200×550×1400，

主要功能：

1.滿足電磁流量計、渦淪流量計和壓差式流量計（包括文丘里式流量計、孔板流量計）測壓傳感器的量測技術技能訓練功能；

2. 運用基于互聯網遠程控制端口理念設計的計算機巡檢控制儀，借助計算機網絡技術，可現場通過網線接口、數字繼電集成模塊控制數據采集、結果顯示、多通道壓力掃描采集、打印、泵的自動開關及變頻控制、流量與庫特征水位自動控制、流量與管網控制點服務水頭自動控制等教學功能。也可通過互聯網絡遠程訪問并實時交互控制實驗儀器，實時實驗視頻顯示，實驗細節可通過云臺控制觀察，實驗數據遠程實時測量處理，完成實驗數據采集、成果分析。

3.傳統流量、壓力測定升級到先進的計算機采集過程解決方案的關鍵流體力學過程控制技術及其應用。

4.了解水庫6個特征水位和管網控制點流量的服務水頭概念，及其自動控制過程。

主要配置及技術參數：

1.串聯式實驗管道系統1套，實驗管段長≥6m，管徑25mm，流量范圍0~3m3/h；

2.現代流量量測設備電磁流量計傳感器及流量儀、渦淪流量計傳感器及流量儀各1套，配485通訊；

3.實時數顯1級精度電測文丘里、孔板流量儀和均速管流量計各1臺，配485通訊；

4.實時數顯1級精度電測壓力儀1臺，配485通訊；

5.* 配有開放式計算機遠近程控制巡檢儀1套：帶以太網網絡接口的聯網服務器，配置有16路輸入16路輸出數字繼電集成模塊控制，并設有多路電源輸出的AC\DC電源轉換模塊、手動自動切換模塊、壓力巡檢控制模塊、排氣排水系統（實驗初始化時具備液氣轉換調壓筒的電控進排水功能，關機后具備延時對調壓筒中殘水打氣排水的保潔功能）、無級變頻水泵流量壓力控制系統各一套。證明實物照片見后；

6.壓差式流量計和電測壓力儀均配有美國進口精密傳感器，0.5級精度；

配置有6路水庫特征水位+管網控制點流量服務水頭共7路的模擬裝置一套，并配有6路特征水位控制器+1路管網控制點流量服務水頭共7路數字型壓力掃描測量儀，內含7通道7組多項原創發明專利技術的高精度液氣轉換測壓信號轉換組（包含美國進口0.5級壓力精密傳感器、電磁水閥、信號掃描器等）；

7.動力系統：采用抗腐蝕無級變頻不銹鋼離心泵（功率270W，額定揚程8m，配防水外殼）+手自一體化雙控變頻儀，可手動或計算機自控無級變頻調實驗系統流量；

流量調節：管路末端配有電動閥，手控和計算機控制一體機，電動開關行程時間≥30s，方便流量調節；同時配有手控和計算機控制一體的無級變頻泵，可以對實驗系統進行雙路流量自動控制、管道壓力即控制點服務水頭壓力自動控制。
